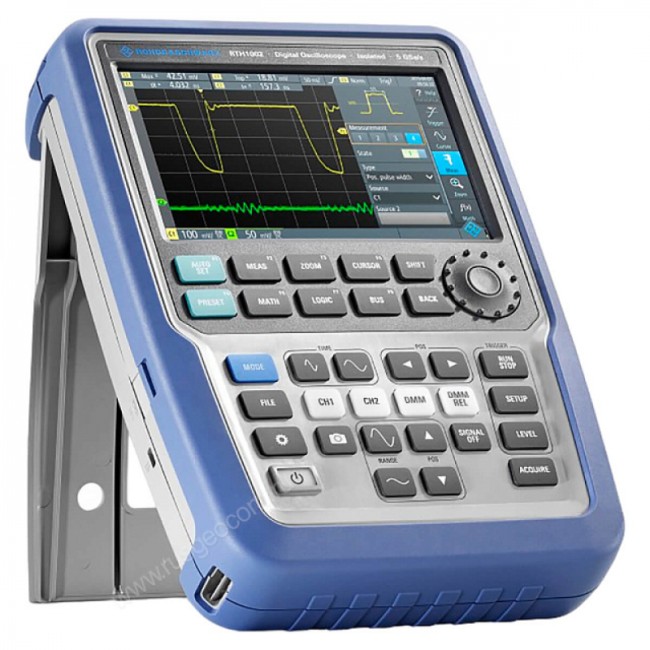

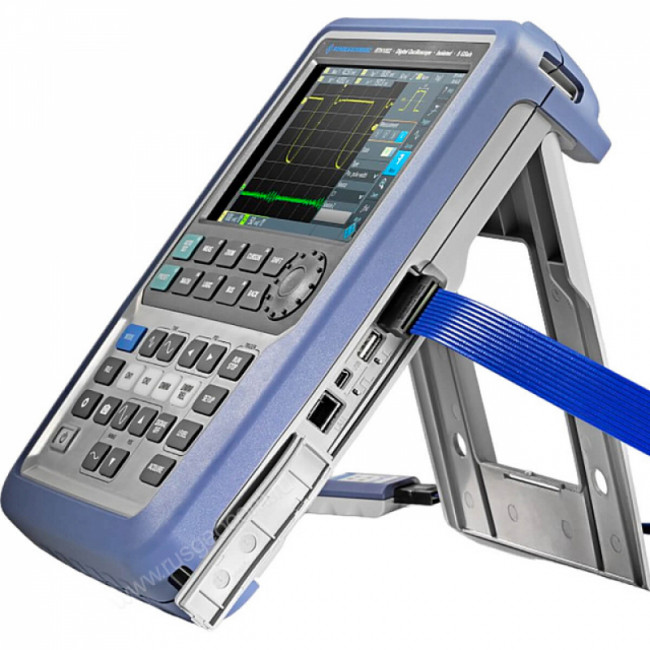

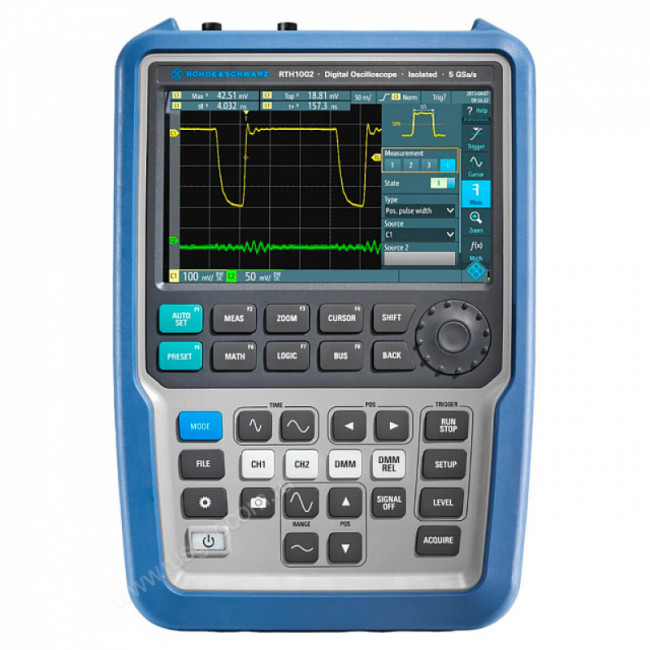

Осциллограф Rohde Schwarz RTH1002+B221

Name: Осциллограф Rohde Schwarz RTH1002+B221
Brand: Rohde Schwarz

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Rohde Schwarz
Госреестр	Да
Разрешающая способность по вертикали	10 бит
Действия при нарушении	нет, звук, стоп
Входные каналы	2 осциллографических канала, 1 цифровой мультиметр

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

Цифровой осциллограф Rohde Schwarz RTH1002+B221 двухканальный - это мобильное решение с возможностями, не уступающими лабораторным приборам. Основное назначение модели - диагностика, отладка силовых цепей и электрооборудования в полевых условиях. Корпус, рассчитанный на использование в производственной среде, защищен от попадания пыли, грязи и влаги.

Рабочие параметры компактного устройства позволяют решать задачи по поиску любых неисправностей.

Частота дискретизации 5 Гвыб./сек.
Ширина полосы пропускания в 60 МГц.
50000 осциллограмм/сек.
10-разрядное вертикальное разрешение.
37 автоматических режимов измерения.
Более 4 часов непрерывной автономной работы.

Rohde Schwarz RTH1002+B221 обладает богатым функционалом 8 различных устройств: осциллографа, логического MSO-анализатора и анализатора протоколов/спектра/гармоник, регистратора данных, частотомера и цифрового мультиметра. Модернизация прибора под конкретные задачи осуществляется через покупку программных лицензий.

Сочетание клавиатуры с большими клавишами, поворотного регулятора и фирменного WVGA-тачскрина с широкими возможностями по персонализации обеспечивают удобное проведение измерений. Для документации результатов достаточно нажать всего одну кнопку. Импорт данных на ПК производится через microSD карты или интерфейсы LAN и USB.

В конструкции Rohde Schwarz RTH1002+B221 применены независимые входные каналы с гальванической развязкой, которые соответствуют категориям защищенности CAT IV 600В и CAT III 1000В. За счет этого цифровой осциллограф может применяться для диагностики электродвигателей, коммутационного оборудования, распределительных щитов и других элементов электросетей. Для защиты канала мультиметра применена двойная изоляция.

В тех случаях, когда тестирование может быть небезопасно для специалиста, будет чрезвычайно полезна функция удаленного доступа к прибору с помощью беспроводной связи. Рабочий процесс и условия измерений при этом контролируются с помощью планшетного ПК или смартфона. Эта модель также поддерживает функцию веб-сервера.

Вертикальная система сбора данных
Входные каналы	2 осциллографических канала, 1 цифровой мультиметр
МАХ вход. напряжение BNC разъем	CAT IV 300 В (СКЗ), 424 В (Впик)
МАХ вход. напряжение с пробником R&S®RT-ZI10 или R&S®RT-ZI11	CAT IV 600 В, CAT III 1000 В
Вход. Чувствительность	2 мВ/дел to 100 В/дел
Разрешающая способность по вертикали	10 бит
Горизонтальная система сбора данных
МАХ частота дисретизации (реал.вр.)	5/2.5/1.25 ГГц/сек (1/2/4 активных каналов)
Память	500/250/125 тыс.точек/канал (1/2/4 активных каналов)
Скорость сбора данных (реал.вр.)	50 000 осциллограмм/сек
Временная развертка	от 1 нс/дел до 500 сек/дел
Логический анализатор (MSO) (опция: R&S®RTH-B1)
Вход.каналы/память	8 логич.каналов/125 тыс.точек
Полоса пропускания/частота дискр.	250 МГц/1.25 ГГц/сек
Цифровая система синхронизации
Режимы запуска	авто, по событию, разовый
Типы триггера. расширенная система синхрон. (опция R&S®RTH-K19)	14 видов запуска
Измерения, математика, анализ
Автоматические измерения	33 видов измерений
Тестирование по маске
Формирование маски	Копия сигнала с допуском
Действия при нарушении	нет, звук, стоп
Архив и сегментированная память (опция: R&S®RTH-K15)
Количество сегментов	до 5000
Синхр. и декод. протоколов
Виды протоколов (R&S®RTH-K1, R&S®RTH-K2)	I2C, SPI, UART/RS-232/RS-422/RS-485
Регистратор данных
Кол-во одновременно регистрируемых каналов	4
Скорость измерений	1/2/5 измерений/сек
Память	2 млн.точек на канал
Цифровой вольтметр/цифровой мультиметр
Разрешение	10 000 отсчетов
Измерение тока и напряжения	DC, AC, AC + DC (с опциональным пробником или шунтом)
Основные параметры
Размеры	201 мм × 293 мм × 74 мм (Ш × В × Г)
Вес	2.4 кг
Степень защиты корпуса	IP51, соответственно IEC 60529
Дисплей	7.0" LC TFT 800 × 480 пикселов цветной сенсорный экран
Интерфейс	USB host, USB device, LAN, Wireless LAN (опция)
	Rohde Schwarz RTH-B221
Совместимость	для осциллографов Rohde Schwarz RTH1002
Расширение полосы пропускания	до 100 МГц

Характеристики

Производитель	Rohde Schwarz
Госреестр	Да
Разрешающая способность по вертикали	10 бит
Действия при нарушении	нет, звук, стоп
Входные каналы	2 осциллографических канала, 1 цифровой мультиметр
Вход. Чувствительность	2 мВ/дел to 100 В/дел
Формирование маски	Копия сигнала с допуском
Размеры	201 мм × 293 мм × 74 мм (Ш × В × Г)
Автоматические измерения	33 видов измерений
МАХ вход. напряжение с пробником R&S®RT-ZI10 или R&S®RT-ZI11	CAT IV 600 В, CAT III 1000 В
Типы триггера. расширенная система синхрон. (опция R&S®RTH-K19)	14 видов запуска
Вес	2.4 кг
Интерфейс	USB host, USB device, LAN, Wireless LAN (опция)
МАХ вход. напряжение BNC разъем	CAT IV 300 В (СКЗ), 424 В (Впик)
Полоса пропускания/частота дискр.	250 МГц/1.25 ГГц/сек
Совместимость	для осциллографов Rohde Schwarz RTH1002
Расширение полосы пропускания	до 100 МГц
Вход.каналы/память	8 логич.каналов/125 тыс.точек
Измерение тока и напряжения	DC, AC, AC + DC (с опциональным пробником или шунтом)
Разрешение	10 000 отсчетов
Временная развертка	от 1 нс/дел до 500 сек/дел
Кол-во одновременно регистрируемых каналов	4
Память	2 млн.точек на канал
Скорость измерений	1/2/5 измерений/сек
Скорость сбора данных (реал.вр.)	50 000 осциллограмм/сек
Виды протоколов (R&S®RTH-K1, R&S®RTH-K2)	I2C, SPI, UART/RS-232/RS-422/RS-485
дисплей	7.0" LC TFT 800 × 480 пикселов цветной сенсорный экран
Степень защиты корпуса	IP51, соответственно IEC 60529
МАХ частота дисретизации (реал.вр.)	5/2.5/1.25 ГГц/сек (1/2/4 активных каналов)
Количество сегментов	до 5000
Режимы запуска	авто, по событию, разовый
